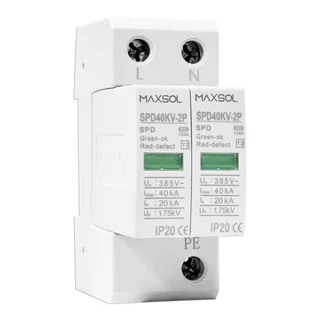

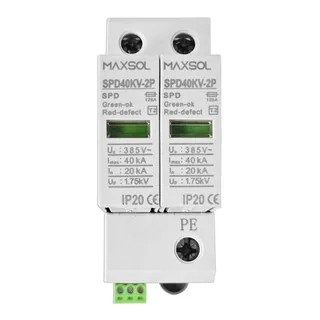

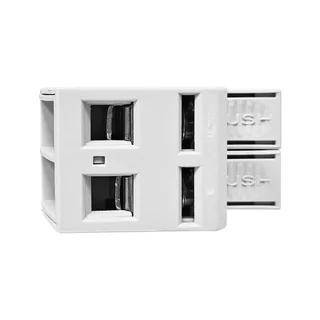

Modelo: SPD40KV-2P

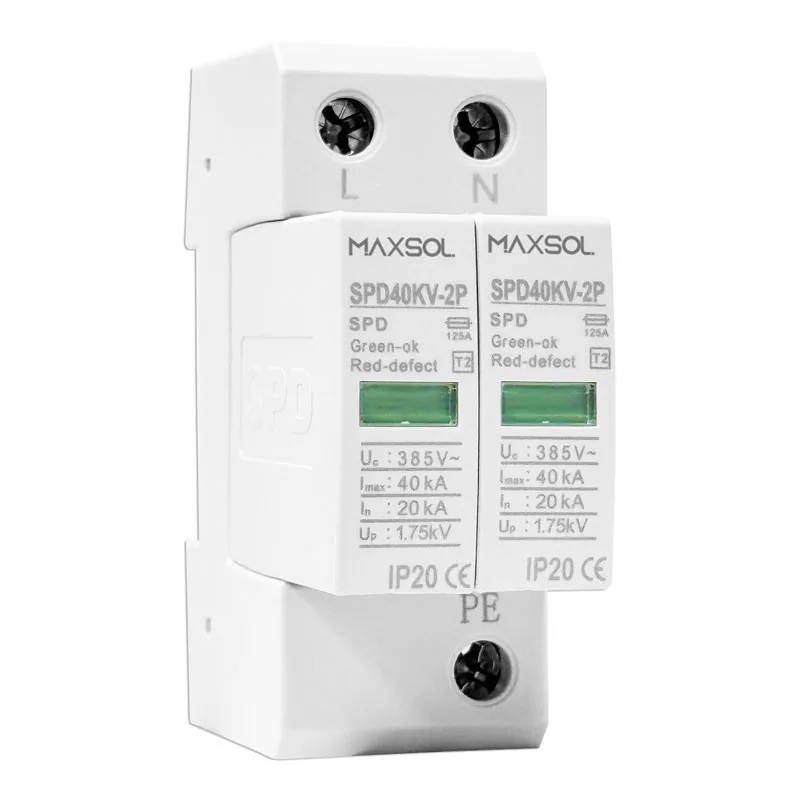

Protector industrial contra sobretensiones de 20–40 kA para riel DIN

Protector contra sobretensiones para riel DIN, con corriente nominal de descarga de 20 kA, máxima de 40 kA, voltaje Uc de 385 V, indicador de falla y contactos de señalización remota.

Características clave

Protector contra sobretensiones y rayos de 20-40kA
Voltaje máximo de operación continua en CA Uc: 385 V
Corriente nominal de descarga (8/20μS) In: 20KA
Corriente máxima de descarga (8/20μS) Imax :40KA
Tiempo de respuesta tA :≤25nS
Nivel de protección: IP20
Rango de temperatura Tu: -40°C...+80°C
Ancho de instalación: 2mods
Soporte de instalación: 35mmDIN
Características de los terminales Un/ln. Cableado de señal remota: AC:250V/0.5A; DC:250V/0.1A, 125V/0.2A, 75V/0.5A

Enviar solicitud por correo electrónicosales@maxsol-tech.com

Fichas técnicasDescargar Ver

Especificaciones

Modelo: SPD40KV-2P
Voltaje nominal de funcionamiento CA (Un): 230V / 50Hz
Voltaje máximo de operación continua (Uc): 385V
Corriente de descarga nominal (8/20 μs) (In): 20 kA
Corriente máxima de descarga (8/20 μs) (Imax): 40 kA
Nivel de protección del voltaje (Up): ≤ 1,75 kV
Tiempo de respuesta (tA): ≤ 25 ns
Fusible de respaldo: 160 A
Capacidad frente a cortocircuitos: 25 kA / 50 Hz
Rango de temperatura de funcionamiento: -40℃ ~ +80℃
Método de cableado de instalación: Conexión paralela
Especificación de cableado: Cable multifilar de 16 mm²
Estado de funcionamiento / indicación de falla: Verde / Rojo
Material de la carcasa: Plástico PBT retardante de llama (rojo; gris opcional), UL94-V0
Anchura de instalación: 2 módulos (2P)

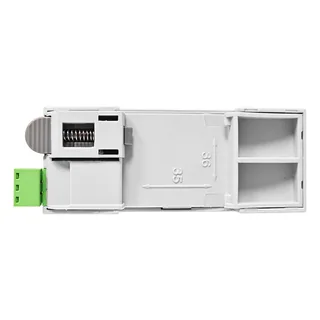

Soporte de instalación: Riel DIN de 35mm
Nivel de protección: IP20

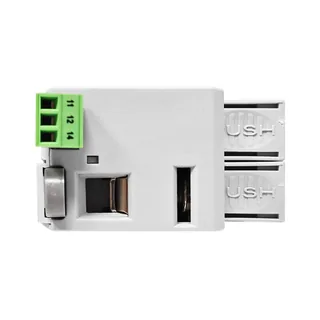

Tipo de contacto remoto: Cambio de contacto
Características de los terminales: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Cableado remoto de la terminal de señalización: Cable unifilar o multifilar de hasta 1.5 mm²
